Camlocクォーターターン
■製品紹介ビデオ
- Camlocクォーターターン製品紹介 (英語)-

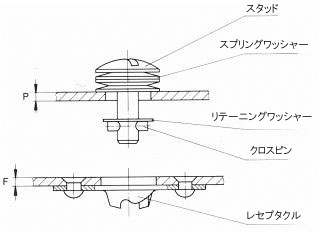

■部分名称

■Camlocクォーターターンの選び方

@最大引張強度からシリーズを選択。

シリーズ 最大引張強度
5F
670N
ライト
99F
700N
ライト
50F
900N
ライト
2600/2700
1,330N
ミディアム
50F
3,700N
ミディアム
4002
4,700N
ミディアム
991S
10,000N
ヘビー
Aレセプタクルを選択。

Bカタログにある表(Stud Length Table)にしたがってレセプタクルのタイプナンバーとG値(取り付けプレート厚みの合計)からスタッドの長さを計算。

  シリーズまたはレセプタクルの種類によってG値の計算方法と表(Stud Length Table)が異なります。
詳しくは英語版製品カタログの各シリーズの1ページ目をご確認ください。
Cスタッドを選択。
  スタッドはスタッドの長さにより品番が異なるため、選択したスタッドの品番の*にBで計算したスタッドの長さの数字を入れたものが正しい品番になります。
(例)スタッドの長さが8で選択したスタッド品番が50E70-*AGVの場合、商品の品番は50E70-8AGVとなります。
Dリテーニングワッシャーを選択。
  シリーズによっては、グロメットを選択できます。(グロメットを選択する場合はG値の計算方法が異なりますので製品カタログをご確認ください。)

■Camlocクォーターターン・シリーズ一覧
シリーズ 製品概要
5F クォーターターンファスナー
99F クォーターターンファスナー
50F 900 N クォーターターンファスナー 引張強度900N
2600F/2700F クォーターターンファスナー
50F 3700 N クォーターターンファスナー 引張強度3,700N
4002 クォーターターンファスナー
991F クォーターターンファスナー
V936F ワンピースファスナー
713F ワンピースファスナー
15F プッシュボタンファスナー
715F プッシュターンファスナー
716F プッシュターンファスナー
717F プッシュターンファスナー
