4AG-5valve レビン・トレノforAE101/AE111 |
![](4ag5v-1.jpg)

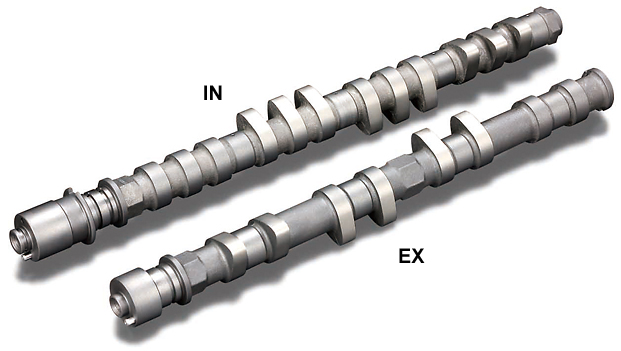

IN ■14111-101-□□□×1(写真上) EX ■14121-101-□□□×1(写真下) |
|
|

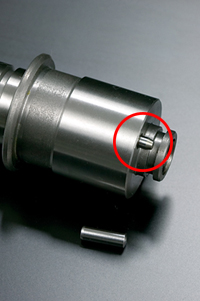

4AG 20V カムシャフト 2段形状ノックピン取付図 |
|
![](4ag5v-1_zoom.jpg) |
![](4ag5v-1_pin.jpg) |
|
≪4AG 20Vカムシャフト 位置決めピンについて≫
戸田レーシング製カムシャフトは、当社製のフリーアジャスティングカムプーリーとの併用を前提として製作されています。
しかしながら、場合によって標準製品(VVT機能付きカムプーリー)の再使用で、エンジン製作を希望する場合は、下記の注意が必要です。戸田レーシング製4AG20Vカムシャフトのノックピン位置は現在AE101エンジンのカムシャフトの125度に準拠して設計されています。 従ってAE101に使用される場合は、特に問題はありません。 しかしながらAE111(ブラックヘッドカバー)に使用される場合、そのまま装着してしまうと、標準のピン位置が標準値より5度遅れた位置125度(AE111は120度が標準値)にセットされてしまいます。
この5度の遅れ対策には、2段形状ノックピン(P/N:14100-111-000 ¥2,200(税抜き\2,000))のご使用をお勧めいたします。
ピン先が細くなった差分(約5度)だけカムシャフトの進行方向へカムシャフトをずらしてセットして、カムプーリーをロックしてください。
注意:この製品はエンジンの種類によるカムシャフトの中心角度の差分を補正するものです、結果として標準カムシャフトのメーカーの設定する中心角度にカムシャフトをセットすることができますが、発生するエンジン出力性能を保証する製品ではありません。予めご了承ください。
|
4AG (5valve) IN用ハイパワープロフィールカムシャフトfor AE101 / AE111(VVTタイプ) |
コードNo. |
タイプ |
カムリフト |
価格 |
14111-101-011 |
264 |
8.5 |
¥56,100 (税抜き¥51,000) |
14111-101-012 |
264 |
9.0 |
¥56,100 (税抜き¥51,000) |
14111-101-021 |
272 |
8.5 |
¥56,100 (税抜き¥51,000) |
14111-101-023 |
272 |
9.2 |
¥56,100 (税抜き¥51,000) |
14111-101-031 |
288 |
8.5 |
¥56,100 (税抜き¥51,000) |
14111-101-033 |
288 |
9.2 |
¥56,100 (税抜き¥51,000) |
14111-101-041 |
304 |
8.5 |
¥56,100 (税抜き¥51,000) |
14111-101-043 |
304 |
9.2 |
¥56,100 (税抜き¥51,000) |
★14111-101-034 |
288 |
10.0 |
¥62,700 (税抜き¥57,000)★ |
※VVT機能を使用される場合はタイプ264度までとし、バルブとピストンが干渉する可能性が高まりますので272以上はVVTをキャンセルして頂く必要がごあります。
※必ずVVTの可変量もチェックして取付作業を行ってください。
※AE111純正プーリーと使用する場合は、カムシャフトノックピン位相はAE101(中心角125度)に準拠しているため、2段形状ノックピンでズレを補正して頂ければと思います。
※その他作用角・リフト量は、ご相談ください。
※カムシャフト取り付けの際に、リフター面取り部のエッジを落とし、リフターが新品の場合はリフター上面も研磨してください。
★受注生産品
★カムシャフトの取り付けにはシリンダーヘッドに大幅な改造を必要とします。弊社では作業時のサポートは行っていませんので自己責任でお取り扱いください。 |
|
|
|
|
4AG (5valve) EX用ハイパワープロフィールカムシャフトfor AE101 / AE111 |
コードNo. |
タイプ |
カムリフト |
価格 |
14121-101-011 |
264 |
8.5 |
¥51,700 (税抜き¥47,000) |
14121-101-012 |
264 |
9.0 |
¥51,700 (税抜き¥47,000) |
14121-101-021 |
272 |
8.5 |
¥51,700 (税抜き¥47,000) |
14121-101-023 |
272 |
9.2 |
¥51,700 (税抜き¥47,000) |
14121-101-031 |
288 |
8.5 |
¥51,700 (税抜き¥47,000) |
14121-101-033 |
288 |
9.2 |
¥51,700 (税抜き¥47,000) |
14121-101-041 |
304 |
8.5 |
¥51,700 (税抜き¥47,000) |
14121-101-043 |
304 |
9.2 |
¥51,700 (税抜き¥47,000) |
★14121-101-034 |
288 |
10.0 |
¥57,200 (税抜き¥52,000)★ |
※カムシャフト取り付けの際に、リフター面取り部のエッジを落とし、リフターが新品の場合はリフター上面も研磨してください。
※その他作用角・リフト量は、ご相談ください。
★受注生産品
★カムシャフトの取り付けにはシリンダーヘッドに大幅な改造を必要とします。弊社では作業時のサポートは行っていませんので自己責任でお取り扱いください。 |
|
|
|
|
